MasterⅡ系列采用R410A高效新型环保冷媒，对臭氧层破坏系数为0，具有清洁、不燃、环保等优点。而且制冷能力大大超越传统冷媒R22，国际上公认，R410A是未来全面取代R22的首选新型环保冷媒。

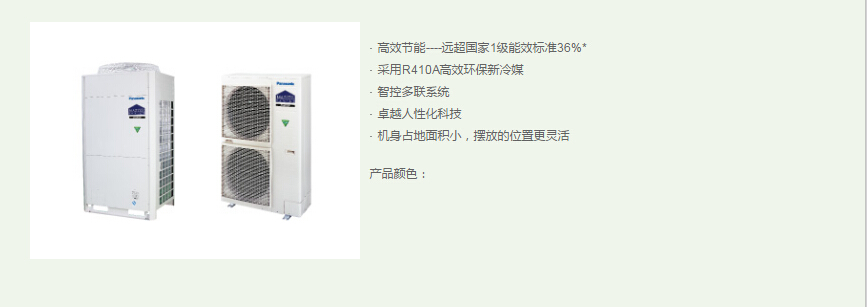

品牌：松下－MASTERⅡ系列
评分：★★★★★
服务：由金隆途提供设计、产品、辅材、安装、售后等工程安装服务
产品详细介绍
为实现“与地球环境并存”的事业远景，Panasonic集团提出了“绿色计划2010”，争取到2010年，全球绿色产品开发率达到90%以上，CF认定率达到90%以上，并以“eco ideas”（生态理念）为远大理想，鞭策Panasonic集团全体员工向集团制定的环保目标加速前行，在所有事业活动中构建领先一步的环保蓝图。
绿色环保—契合实际的环保解决方案
Panasonic自成立以来，始终坚持把环境保护贯穿到企业发展每一个环节。Panasonic中央空调继承Panasonic集团的环保准则，从技术研发，到环保材料的开发应用，从严格遵守国际标准，到对材料供应商的严谨选择，Panasonic中央空调致力于以实际行动，为社会提供卓有成效的绿色环保的产品，让每一个选择使用Panasonic产品的客户，都能为全人类的环境保护事业尽一份力。
采用R410A高效环保新冷媒
MasterⅡ系列采用R410A高效新型环保冷媒，对臭氧层破坏系数为0，具有清洁、不燃、环保等优点。而且制冷能力大大超越传统冷媒R22，国际上公认，R410A是未来全面取代R22的首选新型环保冷媒。
注：由于CFC制冷剂（R11、R12等）对臭氧层的破坏已成为全球问题，关于保护臭氧层的法规已从1988年开始实施，相应的CFC制冷剂已在1995年后停产，取而代之的是HCFC型制冷剂，即R22，目前国内大部分空调仍在使用R22制冷剂。但由于R22制冷剂中含有氯，对臭氧层依然存在威胁，也将在2020年之后停产。目前，对臭氧层毫无威胁的HFC型制冷剂（如R410A）将逐渐取代R22，成为一种安全替代制冷剂，造福人类生存环境。
对应RoHS指令、WEEE指令，树立行业典范
率先在全球范围内实施RoHS对应，全力倡导用环保材料和工艺制造Panasonic空调，将家电的材料中的有害物质降到最低水平，让中国消费者率先享受到与欧洲同步的健康生活环境。
注：RoHS（the Restriction of the use of certain hazardous substances in electrical and electronic equipment）指令：即《欧盟关于在电子电气设备中限制使用某些有害物质指令》。欧盟RoHS指令的目的是使各成员国关于在电子电气设备中限制使用有害物质的法律趋于一致，有助于保护人类健康的和报废电子电气设备合乎环境要求的回收和处理。六种有害物质包括：铅、水银、镉、六价铬、特定溴化防火材料（PBB、PBDE）。欧盟于2006年7月1日起强制要求实施；Panasonic于2005年4月开始实施。
回收可能率达85%以上
长远考虑到产品使用完时可能的回收率及处理方法，以环保精神贯穿细节制造，如：
各种巧妙心思，充分令循环利用更方便，而回收可能率达85%以上的环保产品，在业内也堪称少见。
注：WEEE（Waste Electrical and Electronic Equipment）指令：即《欧盟关于报废电子电气设备指令》。欧盟WEEE指令主要目的是防治电子电气废弃物，并实现这些废弃物的再利用、再循环使用和其它形式的回收，以减少废弃物的处理。
历经30年的不断创新和发展，Panasonic空调在新冷媒全直流变频技术方面有了领先时代的实力，潜心研发的全直流变频压缩机，早在多年前就誉满日本，成为有口皆碑的高效能核心部件，自2007年原装引入中国，以创新的结构设计、极低的机械磨损，迅速令空调在节能效果上实现突破性飞跃，引领行业内非凡的能效表现。
在全球能源紧张和建设节约型社会的大时代背景下，国家实施了GB21454-2008《多联式空调（热泵）机组能效限定值及能源效率等级》法规标准，以IPLV(C)作为多联式空调(热泵)机组能效等级的衡量标准。Panasonic空调Master Ⅱ的IPLV(C)可达4.9(以5HP为例，内部测试)远远超过国家颁布的能效等级1级标准，位于行业先进水平，节能表现自然更胜一筹。
*以5HP为例，IPLV（C）可达4.90，Panasonic内部测试结果。
改善换热器结构，大幅提升换热效率
三面换热器结构，增大系统换热总面积
室外机采用三面换热器结构，让系统的换热总面积更大，大负荷运转时效率更高，全新的结构设计，进一步提高系统部分负荷的匹配性。
注：MASTERII 8HP、10HP。
过冷回路优化设计，热交换效率进一步提升
根据R410A新冷媒自身的特性，MASTERII机型冷媒管路系统采用了过冷回路优化设计，不仅提高了单位冷媒循环量的制冷能力，而且使得整个系统的热交换效率得以进一步提升。
高效直流变频压缩机
MASTERII配备了进口的Panasonic高效直流变频压缩机，该压缩机电机采用强力钕磁铁，减少了马达线圈的磁场扰动，因此获得更高的效率，在节能表现上自然更胜一筹。
直流变频风扇电机
采用直流变频风扇电机，针对系统工作压力实现精确调速控制，有效提升效率，耗电量大幅下降，并有效降低运转噪音。
Panasonic MASTERII深入了解您的这些需求，精心研发出中央智能控制系统，为您日常生活使用中央空调带来更多便利。中央智能控制系统只需通过一台终端网络平台，就可以实现对多种空调系统远程控制和集中控制的需要。
中央智能控制系统控制原理：
* 如需接入两个以上IFU，则需连接使用HUB接口。
小区智能控制系统
MASTER系列拥有先进的网络控制功能，只需通过与小区的各种网络系统相连接，从而实现由控制中心对空调以及其它相关电器进行远程统一控制的目的。小区智能控制系统可以控制的空调数量较多，拥有管理方便、使用维护简单、成本低、节约能源等特点。因此较适合管理要求高度集中的住宅小区或者办公楼、以及酒店等大型场所，进一步实现智能化的管理控制模式。
冷暖掌控快人一步
对于用户来说，使用了小区智能控制系统就可以实现远程的控制，无论身在何处，也能轻松控制家中的所有空调设备，冷暖掌控快人一步。
中央智能控制系统与小区智能控制系统配合
130%超强接续能力，打造完美家居生活！
MASTERII室外机拥有4HP、5HP、6HP、8HP、10HP五个型号可供选择，一台室外机最多可同时连接16台*室内机，并拥有14.0~36.4kW*的超宽接续范围，接续能力高达130%。您可随意选择搭配不同款式的室内机型，打造出极具品位的装修风格。
*以10HP为例
注：当室内机合计能力大于室外机额定能力，且室内机全部运转时，每台室内机的实际能力会有一定的下降。
角饰（超薄）室内机，体积小巧玲珑，镶嵌在房间天花一角，为家居释放出更多空间，还原家居宽阔的空间感。
超然角饰，为您释放空间诱惑
中国家居建筑楼层高度有限，安装吊顶天花后容易带来压抑感，针对于此，Panasonic空调特别推出了集聚人性化创意构思的角饰（超薄）室内机。突破性的轻巧设计令角饰（超薄）室内机体积纤小玲珑，可以安装在靠近房间一角的天花板上，令所占空间宽度比本公司以往的空调器缩短了330mm，有效释放出房间的有用空间。安装好的角饰（超薄）空调恰如其名，宛如天花板悬挂着的精美饰品，点缀出时尚家居的高雅气质，也为您带来别具一格的品味生活。
创新送风方式，让舒适面面俱到
角饰（超薄）空调安装于房间的角落，独特的安装位置，有效解决了送死角和温差大的问题，能令风吹出后形成舒缓的气流，由房间一角蔓延至整个房间，让室内每一寸空间都洋溢着舒适。
灵活的左右排水模式
拥有左右两个排水接口，您可以根据安装环境的实际情况，灵活选择排水方案，人性化的细节设计，尽显Panasonic“以人为本”的产品开发理念。
高扬程的排水泵模式
精心设计的高扬程外置排水泵*，能让您不受结构的影响，灵活地铺设排水管道，自由选择排水的位置和方向，让您再也无须为排水问题而感到烦恼。
*选购件
尺寸图
Panasonic空调自进入中国以来，一直以消费者的需求为根本，并致力于以创新科技不断提升人的舒适体验。MASTERII作为人性化科技的典范之作，在细节处融入对中国地理气候环境特点、使用习惯、生活理念等多方面的周到考虑，体现了人性化关怀。
大幅改善制暖效果
随着生活水平的提高，人们对空调舒适性以及冬季制暖效果的要求也越来越高，越来越多的人选用中央空调担负起冬季制暖的重任。MASTERII在秉承Panasonic空调一贯先进制暖技术的基础上，在强劲制暖和超低温制暖方面又实现新的突破，全力为消费者打造温暖舒适的生活空间。
智能除霜，提高制暖效果
随着生活水平的提高，人们对空调舒适性以及冬季制暖效果的要求也越来越高，越来越多的人选用中央空调担负起冬季制暖的重任。MASTERII在秉承Panasonic空调一贯先进制暖技术的基础上，在强劲制暖和超低温制暖方面又实现新的突破，全力为消费者打造温暖舒适的生活空间。
强劲制暖，0℃能力无衰减*
MASTERII强劲的制暖功能，在不考虑除霜影响的情况下，仍可保证0℃能力无衰减*，针对我国长江流域等地区冬季寒冷却无集中供暖条件的情况，即使在室外低温环境中，仍可让您的室内长久暖意融融。
* Panasonic实验室数据
超低温制暖
MASTERII超低温制暖功能，拥有宽广的运转范围，即使在-20℃WB*的超低温环境中，压缩机仍可正常启动。
* 制暖运转范围： -20℃WB~18℃WB（℃WB为空气的湿球温度）
备注：当8HP、10HP机型运转的时候，可能会有此种情况发生：即使某个房间的空调没有启动，但可能也会有冷媒流动的声音。
先进静音技术，尽享宁静时光
Panasonic空调贴心考虑到在卧室、书房等空间对静音的特别要求，把“营造舒适宁静的居室环境”作为MASTERII产品研发的重点之一。MASTERII通过特别的室内、外机静音功能，从而实现宁静运转，为您营造高质量的家居环境。
室内机一键静音（夜光功能）
在无线遥控器显著位置增加了“静音”按键，您只需轻轻一按，便可迅速把室内机调节至风量最小状态，完美的静音表现，让您静享舒适。特别的遥控器夜光按键设计，能方便您和家人迅速便捷地操控，即使在黑暗的夜晚也可以一目了然地轻松掌控。
室外机静音功能，最低可达49dB*
室外机静音模式针对中国楼群建筑特点而研发，可有效解决室外机噪音骚扰邻居、影响睡眠的问题。您只需通过有线或无线遥控器设定室外机静音，便可迅速降低室外机噪音，为自己和他人营造一份舒适宁静的生活空间。贴心设计尽显Panasonic人性化关怀。
注1：室外机静音是通过调节压缩机和风扇转速的方式得以实现。
注2：8/10HP室外机静音值可达49dB
巧用遥控器实现智能化管理
可拆风口叶片，维修、清洗简单方便
传统天花机清洁维修时，风口叶片不能卸下，给清洁工作带来不少的麻烦。Panasonic空调周到的可拆风口叶片设计，风叶可自由拆卸，让清洁维修等工作变得简单方便。
三向拆卸空气过滤网，方便清洁保健康
传统的暗藏管道式室内机，由于藏身于天花内，进行清洁保养工作当然费时费力。Panasonic空调便捷的三向拆卸空气过滤网，可随您的需要和方便，从机身的左、右两侧、底部任意一个方向取出，清洁保养轻松完成。
特别的检修口设计，方便维护
传统天花机维修时需要将整块面板卸下，工序繁琐费时。MASTERII天花机系列周到的检修口设计，面板四角可以独立拆卸，维修人员可根据需要，从面板四周任意一个方向取出，让维修工作变得方便轻松。
暗藏直吹式（超薄）室内机，机身纤薄设计，尤其适合只能部分吊顶或者低层吊顶的家居，更有效地释放了空间，房间当然格外明亮、宽敞。
20cm纤薄设计，无惧层高限制
暗藏直吹式是针对中国住宅结构而精心打造的机型，可有效解决楼层高度有限，安装吊顶天花后产生压抑感的问题。暗藏直吹式室内机，机身厚度仅为20cm，深度为55cm，可通过半吊顶安装，轻松营造宽敞舒适的空间。
特别是新增加2～3HP机型，专门针对大卧室空间而设计，其卓越的综合性能，还可应对客厅的装修需要，超薄机身既可节约安装空间，又可保持卓越的静音表现，同时满足您对舒适与安静的需求。
预设可调静压值
暗藏直吹式（超薄）室内机设有可调静压值0Pa和29Pa两种，室内机与出风口之间不需安装风管时，选择0Pa*静压；室内机与出风口之间需连接短风管时，选择29Pa*静压。
* 出厂预设值为0Pa，可根据现场安装需求调节至29Pa。（CS-ME23D0A01 / CS-ME23D0A02机型只有0Pa设置）
考虑周到的风管接驳法兰设计
为了方便出风口短风管的连接，特意在室内机的出风口处增加了接驳法兰，大大节约了装配的同时，还有利于风管系统的密封。
因地制宜的回风设置模式
配有底部及后部两种回风模式，增加了空调器安装的灵活度，还可根据室内装修特点自行拟订理想的空调安装方案。
灵活的左右排水模式
拥有左右两个排水接口，您可以根据安装环境的实际情况，灵活选择排水方案，人性化的细节设计，尽显Panasonic“以人为本”的产品开发理念。
高扬程的排水泵模式
精心设计的高扬程外置排水泵*，能让您不受结构的影响，灵活地铺设排水管道，自由选择排水的位置和方向，让您再也无须为排水问题而感到烦恼。
*选购件
尺寸图
怎样让大房间也达到令人满意的送风效果？MASTERII暗藏管道式室内机，拥有强劲的马力，可应对大空间的使用需求，不但送风强劲，更可以通过接驳风管延长送风距离，实现多风口送风，高效制冷（暖）的同时，更使室温均衡稳定，心情自然惬意舒畅。
两种静压机型灵活选择，全方位配合安装需求
暗藏管道式室内机拥有零静压、低静压两种机型选择，零静压机型设有可调静压值0Pa和29Pa两档。多样化的选择方案，令空调系统的安装灵活自由，不受空间结构的限制，真正全方位配合您的安装需求！
注：如风管长度与静压值的搭配不符，其噪音值将会增高，请选择时咨询现场专业人士。
*1 具有2个静压值的机型，其较小的静压值是出厂预设值
*2 30cm为天花吊顶厚度
回风设置模式，因地制宜合理安排
提供底部及后部两种回风模式，增加空调器安装灵活度，还可根据室内装修特点拟定理想的空调安装方案。
灵活的左右排水模式
拥有左右两个排水接口，您可以根据安装环境的实际情况，灵活选择排水方案，人性化的细节设计，尽显Panasonic“以人为本”的产品开发理念。
高扬程的排水泵模式
精心设计的高扬程外置排水泵，能让您不受结构的影响，灵活地铺设排水管道，自由选择排水的位置和方向，让您再也无须为排水问题而感到烦恼。
*选购件
三向拆卸空气过滤网，方便清洁保健康
传统的暗藏管道室内机，由于藏身于天花内，进行清洁保养工作当然费时费力。Panasonic空调便捷的三向拆卸空气过滤网，可随您的需要和方便，从机身的左、右两侧、底部任意一个方向取出，清洁保养轻松完成
尺寸图
高贵的气质，与生俱来的魅力，让MASTERII天花嵌入式集万千宠爱于一身。采用全新的ABS材料面板，造型更加典雅美观，配以特别的维修口及防尘设计，倾情演绎华丽大气的品质风尚。
特别的检修口设计，方便维护
传统天花机清洁维修时需要将整块面板卸下，工序繁琐费时。Panasonic空调周到的检修口设计，面板四角可以独立拆卸，用户可根据需要，从面板四周任意一个方向取出，让维修工作变得方便轻松。
纤薄机身设计
纤巧的机身厚度只有246mm，即使是楼房层高较低，也能轻而易举地安装。
限：2HP/3HP/3.5HP
送风模式多样化，舒适空间随心调
送风模式更加多样化，远距离自动送风的角度由原来的1种增加至3种，手动定向送风功能也由原来的3种增加到4种，新的送风模式让送风更均匀，适用场所更广泛。同时，多样化的送风角度还避免了气流直接吹向人体，有效预防空调病。
高扬程的排水泵模式
精心设计的内置高扬程排水泵，能让您不受结构的影响，灵活地铺设排水管道，自由选择排水的位置和方向，让您再也无须为排水问题而感到烦恼。
低噪音设计令环境宁静舒适
全新涡轮风扇
新型的涡轮风扇采用航天技术的3D螺旋叶片设计，使气流均衡稳定，在有效提高换热效率的同时减低震动和噪音，令环境舒适宁静。
弧形出风口
弧形的出风口设计，令出风顺畅自如，让您感受到风却几乎听不到风声。采用四面送风模式，送风面面俱到，冷热分布均匀。
尺寸图
*1 5HP天花机不含面板高度为：288
*2 5HP天花机含面板高度为：333
遥控器
控制模式一
一台室内机可由两种遥控器控制。
控制模式二
由一个有线或无线遥控器控制数台(最多16台)室内机。
注：超过30米的情况下请使用屏蔽线。
控制模式三
数台室内机相互独立，各由两个控制器(有线 / 有线或无线 / 无线)实现双重控制。
角饰回风百叶
冷媒分支管
IFU
排水泵
CZ-PD01W
灵活的排水模式，高扬程的排水泵(外置)，让您无须再为排水设置而烦恼。
*此选配件只适用于角饰（超薄）、暗藏直吹式（超薄）、暗藏管道式机型，且均需选购排水泵导线。
全热交换器
通过传热板两端不同温度空气的流动与热传导来交换温度；同时水蒸气分压差转移水分，将其由高湿部位向低湿部位放出，进行温度交换。
热交换芯内部(示意图)
通过新风净化过滤网能够持续带来清新、纯净的空气
全热交换器机组中，在交换芯进风一侧装有新风净化过滤网，能阻止大气中的花粉、沙尘等的侵入。一边吸入户外新鲜空气，一边排出室内的污浊空气。
夏季，使用全热交换器换气时，通过热交换芯体把室外将要送入室内的炎热、潮湿空气中的温度和湿度，传导至排出室外的室内凉爽、干燥、污浊的空气中去。
冬季，使用全热交换器换气时，通过热交换芯体用室内温暖的污浊空气中的温度，预热将要送入室内的室外寒冷新鲜的空气。并将湿气一并导入将要送入室内的室外干燥的空气中。
注：⒈依据民用建筑舒适性房间标准：高级住宅及客房每人所需新风量30-75m3/h和房间换气次数1.88-4.69次/H。以上仅供参考，具体选型请咨询厂家或专业设计单位。
⒉ 还有新风机等换气装置可供选择。
机身占地面积小，摆放的位置更灵活
通过改良设计，MASTERII室外机比以往机型占地面积减少0.315m2，比以往机型节约了10.5%安装空间，可为您提供多种理想放置方案，方便您灵活选择安装在楼顶或室外的空调专用平台，甚至选择安装在阳台上。
安装空间更小，适应能力更强
Panasonic不断的技术创新，使MASTERⅡ室外机安装时，机身对前方的距离要求从100cm缩减至30cm，机身对后方的距离要求从30cm缩减至10cm，可以节省出50％以上的安装空间，对安装环境的适应能力自然更强。
注：多台室外机并排安装或集中安装时，请咨询专业人员合理布局。
长配管，高落差
配管总长可达90m*，室内外机最大落差可达30m。您可从场所的具体环境和安装便捷性角度出发，灵活安排室内外机的安装位置。
灵活的配管出口
室外机4个不同方位都预留了配管出口，方便您因地制宜，科学合理地设计配管铺设方案。灵活的配管出口设计令室外机安装方便灵活，每一个细致之处都尽显Panasonic空调人性化关怀。
配管长度计算
配管接续例
尺寸图
作为一个可以扩展到10HP的庞大系统，安装的便利、性能的稳定、强大的可扩展能力是保障系统安全稳定运转的重要因素。
外形小巧，占地面积小，搬运更便捷
由于结构上的改进和采用了R410A新冷媒，MASTERⅡ室外机外形更为小型化、轻质化，而且无须借助起重设备，灵活实现电梯运送，从而缩短安装周期。
安装空间更小，适应能力更强
Panasonic不断的技术创新，与以往机型相比MASTERⅡ室外机安装时，可以节省出34%以上的安装空间，对安装环境的适应能力自然更强。
注：多台室外机并排安装或集中安装时，请咨询专业人员合理布局。
冷媒配管直径减小，节省安装空间
由于系统采用了R410A制冷剂，气管和液管的管径较传统机型有所减小，不仅节省安装空间，而且大大减少了配管材料的使用，降低了整套系统的投入成本。
长配管，高落差
配管总长可达300m*，室内外机最大落差可达50m*。您可从场所的具体环境和安装便捷性角度出发，灵活安排室内外机的安装位置。
*cu在下方时为40m。
注：8HP、10HP机型必须重新布置管路，原工程配管不能够再继续使用。
1.最大当量接管长度190m(最大实际接管长度165m)
*室外机在下方时为40m。
配管长度计算
配管接续例
尺寸图
